近年來，隨著環保要求的日益嚴格，樹脂吸脫附系統在廢氣處理領域的應用越來越廣泛。作為該系統中的重要組成部分，鋼結構設計不僅關系到系統的穩定性和安全性，還直接影響著設備的使用壽命和運行效率。本文將簡要探討樹脂吸脫附系統中的鋼結構設計要點，以期為相關工程提供參考。

在樹脂吸脫附系統的相關構造中，運用鋼結構來支撐樹脂罐以保證工程設備的穩定可靠運行，通常采用鋼板、型鋼通過組合連接成為基本構件，再通過安裝連接成為整體結構骨架。那么選取何種規格的型鋼和組合方式能夠在保證安全可靠的前提下更加節省材料及安裝成本就是我們需要考慮的問題。

業主在做廠區建設時，給環保設備的空間通常比較緊湊，在此條件下，選取較大規格的型鋼則會擠占罐體放置的空間，且采用大規格 H 鋼相應的成本也會上升，為了實現既滿足承重需求，又滿足經濟化的方案，同時兼顧占地限制，我們通過計算 H 鋼的承重能力，在保證安全的情況下考慮最經濟的方案。

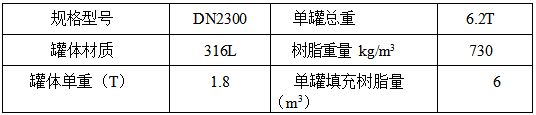

以 2000 風量的樹脂吸附系統為例，參數如下：

由此計算哪種規格的H 鋼滿足要求，我們通常的 H 鋼的規格為HW150 或HW250， HW250 型鋼（H 型鋼，規格 250×250×9×14）

以下為簡化計算：

1.基本參數

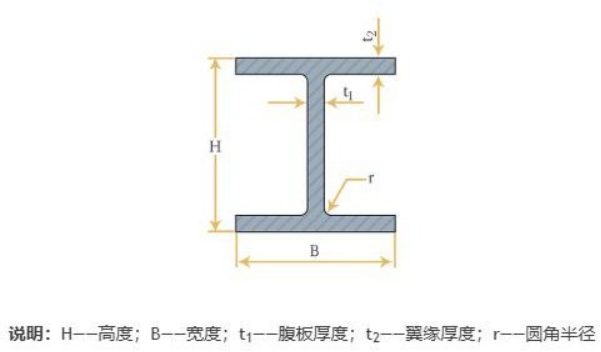

型號：HW250×250×9×14（國標 GB/T 11263-2017）

截面模量（Wx）：約 920 cm3

慣性矩（Ix）：約 11500 cm?

材料：Q235 鋼，抗彎強度設計值 f=215 MPa

彈性模量（E）：206×103 MPa206×103MPa

2.抗彎承載力計算

M=γx? Wx? f=1.05? 920? 10³ mm³? 215 MPa=207.57

均布荷載：

q=8M/L2=8? 207.57÷32≈184.06 kN/m

集中荷載（P）：

P=4M/L=4? 207.57÷3≈276.76 kN

3. 撓度驗算

允許撓度：δmax=L250=12 mm

4. 均布荷載下的允許 q 值：

q=384? E? I? δ/5? L4=384? 206? 103? 11500? 104? 12÷5? 30004≈269.45 kN/m

5. 結果分析

強度控制：約 184kN/m（均布）或 277kN（集中）撓度控制：約 269kN/m（均布）

實際設計中需考慮安全系數（通常取 1.4~1.5），因此允許工作荷載約為 130~140kN/m（均布）或 197~210kN（集中）。

結論

HW250 型鋼在 3 米跨度下，允許均布荷載約 130kN/m，集中荷載約 200kN 由于樹脂罐的安裝是集中荷載型，1kN≈102kg 的物體在地球表面受的重量，則 200*102kg≈20T。HW250 的型鋼可負載約 20T 的重量，而單罐樹脂重量為 6.2T，滿足要求。

運用相同的公式計算得出HW150 型鋼在3 米跨度下，允許均布荷載約34-40kN/m，集中荷載約 55-59kN 由于樹脂罐的安裝是集中荷載型，因此 55kN*102kg≈5.6T，不滿足要求。

由此可知，只有采用的鋼結構為 250 號型鋼可滿足荷載要求。

材料選擇

鋼結構材料的選擇直接影響其性能和使用壽命。常用的材料包括碳鋼、不銹鋼等。

連接方式

鋼結構的連接方式直接影響其整體穩定性和抗震性能。常用的連接方式包括焊接和螺栓連接。焊接連接具有較高的強度和剛度，但施工難度較大；螺栓連接便于安裝和拆卸，但需注意防松措施。

對于樹脂系統中常用的 H 鋼支撐的節點設計而言，為了便于運輸和現場安裝，采用螺栓連接幾乎是必然的選擇。通常為了保證強度的同時我們還需要在螺栓安裝后進行焊接。

由于運輸限高的原因，選取在工廠加工鋼結構的方式，鋼結構的整體高度遠遠超出限高范圍，通常鋼結構的高度可達到 6-7 米，我們就需要將鋼結構上半部分與下半部分拆分設計，需要焊接橫梁及增加支撐的部分盡量放置在上半部分，在工廠內完成焊接，減少不合格因素的同時縮短現場施工人員的工作時間，一般國內的運輸車輛的限高大約為 3m，將上半部分完成焊接后，下半部分即可平放完成運輸，并采用現場螺栓對接的方式安裝，不再受限高要求的限制。

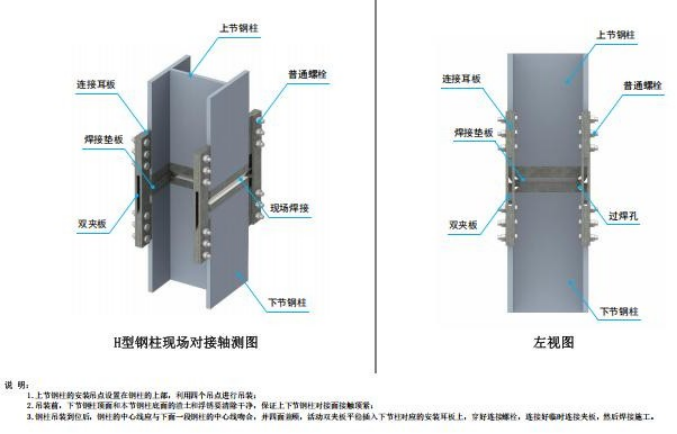

（圖例為兩組 H 鋼對接安裝形式，使用高強螺栓連接）

樹脂吸脫附系統中的鋼結構設計是一個復雜而重要的環節，涉及材料選擇、荷載計算、連接方式、防腐設計、熱膨脹考慮和抗震設計等多個方面。合理的設計不僅能夠提高設備的穩定性和安全性，還能延長設備的使用壽命，降低維護成本。希望本文的探討能夠?yàn)橄嚓P(guān)工程提供有益的參考，助力環保事業的發展。
